Еще картинок хороших
https://andrei-bt.livejournal.com/1392516.html

Китайские рисунки в тему:

"Белка", то здоровая.

Не слежу за темой. Это видео тут было?

Здравствуйте, могу я спросить. Габариты брони на подобных чертежах являются +- отражающими реальность? Просто на все макеты в о крытом доступе имеют разные ВЛД (на некоторых видимо бронирования нет). Однако на БТВТ заявлено более 1000мм. http://uploads.ru/OFI0M.jpg

Схемы созданы на основе имеющейся информации, в том числе со слов очевидцев. Отнеситесь к ним как к вариациям на тему

Это от человека бывшего в конце 80-х непосредственным подчиненным Апухтина.

Говорят, место механика-водителя НОТЫ

https://vk.com/wall-93248495_210628
Виден левый барабан.

Тут два варианта:
- секретная прозрачная броня (фантастический)
- никакой изоляции БК от экипажа нет (реалистичный)

Индивидуальная броня каждого снаряда? От осколков защитит.

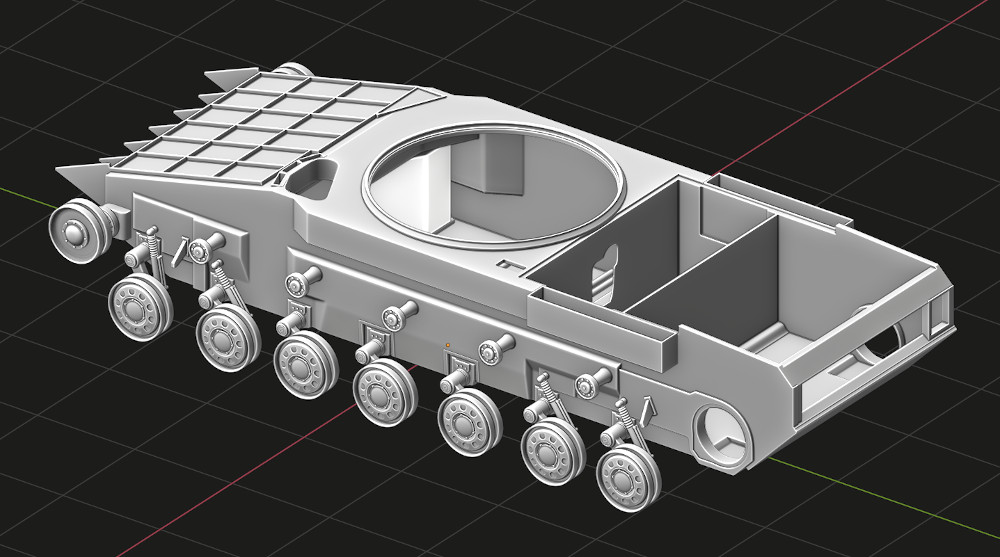

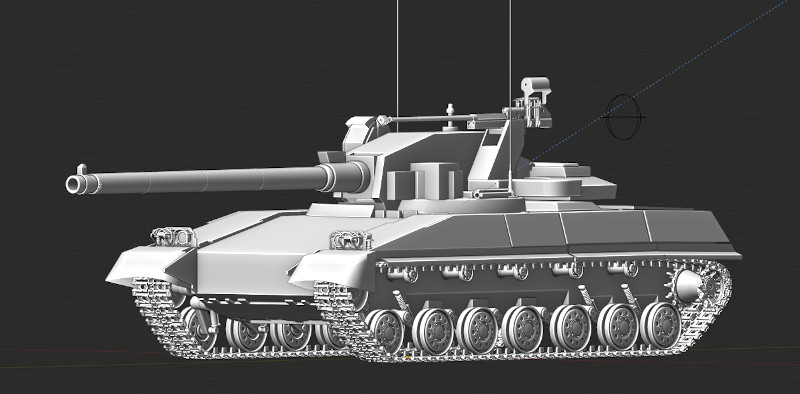

компоную
на фоне объекта 292

На Ноте уже нет такого габарита брони как на Молоте. Контур башни другой, нет уже такого же прикрытия ДЗ "дугой"

Рисунки с барабанами жесть конечно. Еще хуже чем у Т-72. Любое пробитие и ты шашлык.

зато там крыша видал какой толщины

Понравилось 1 барону тонколюку.

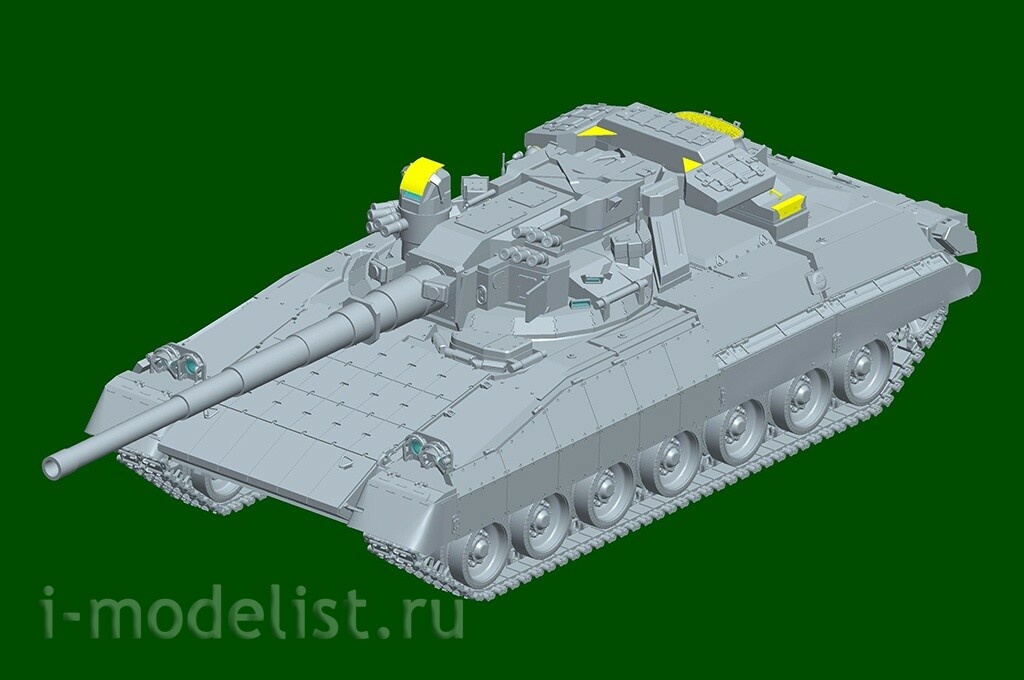

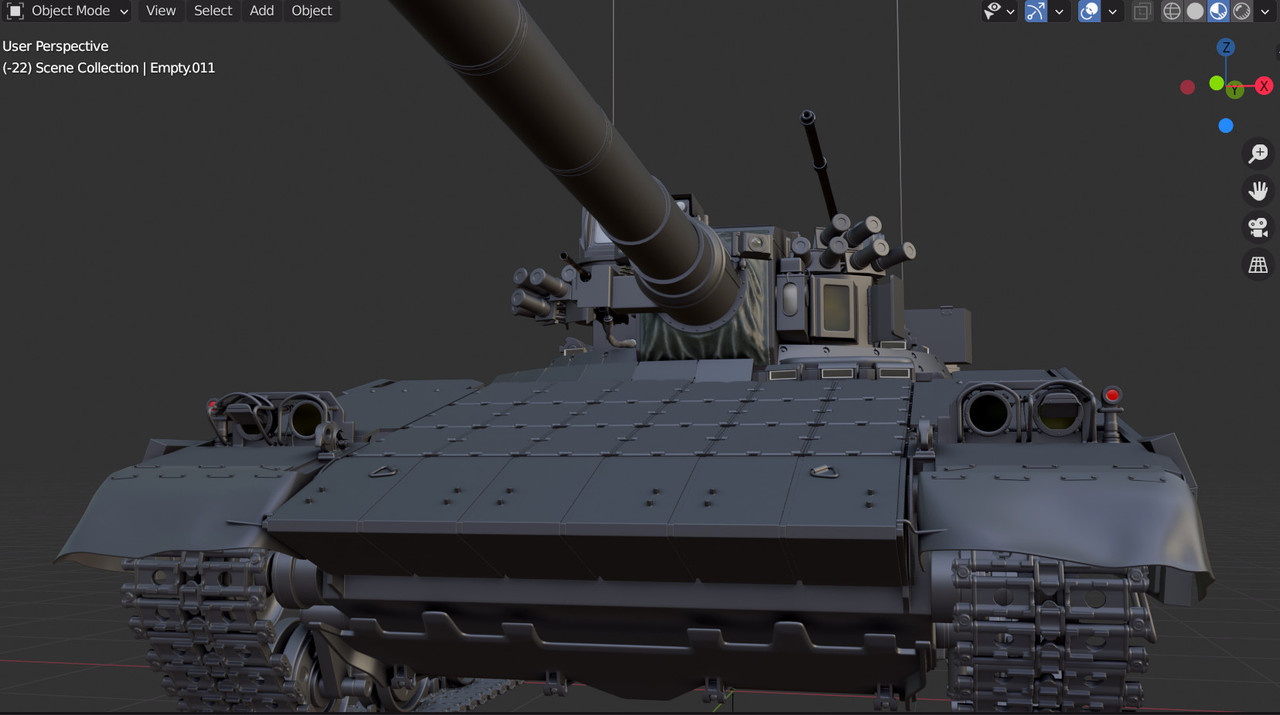

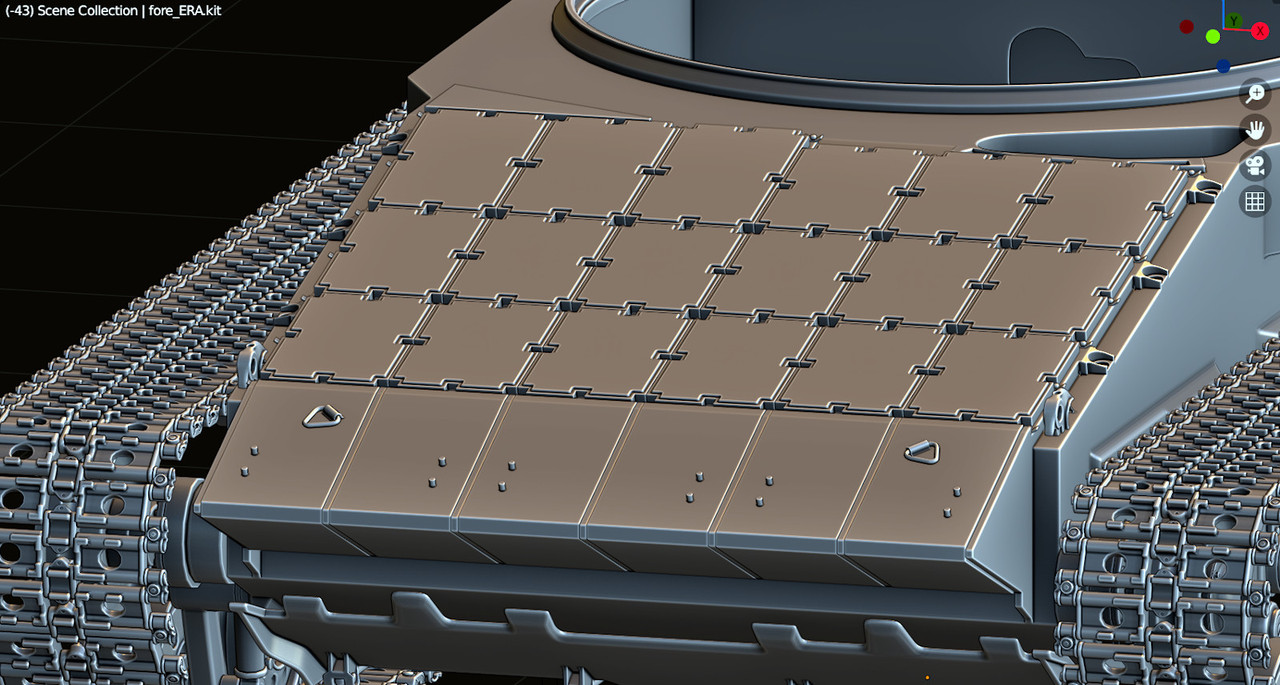

По поводу формы лобовой детали. Три картинки с моделью от xmszeon:

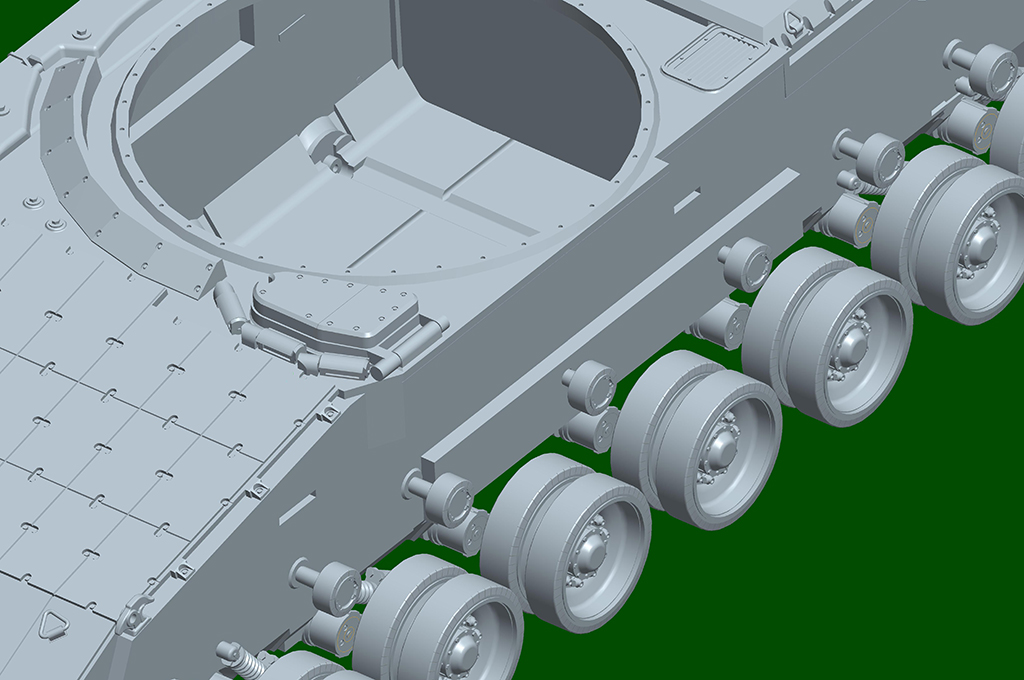

Еще две картинки модели от Trumpeter (P.S. извиняюсь, похоже это модели от xmszeon):

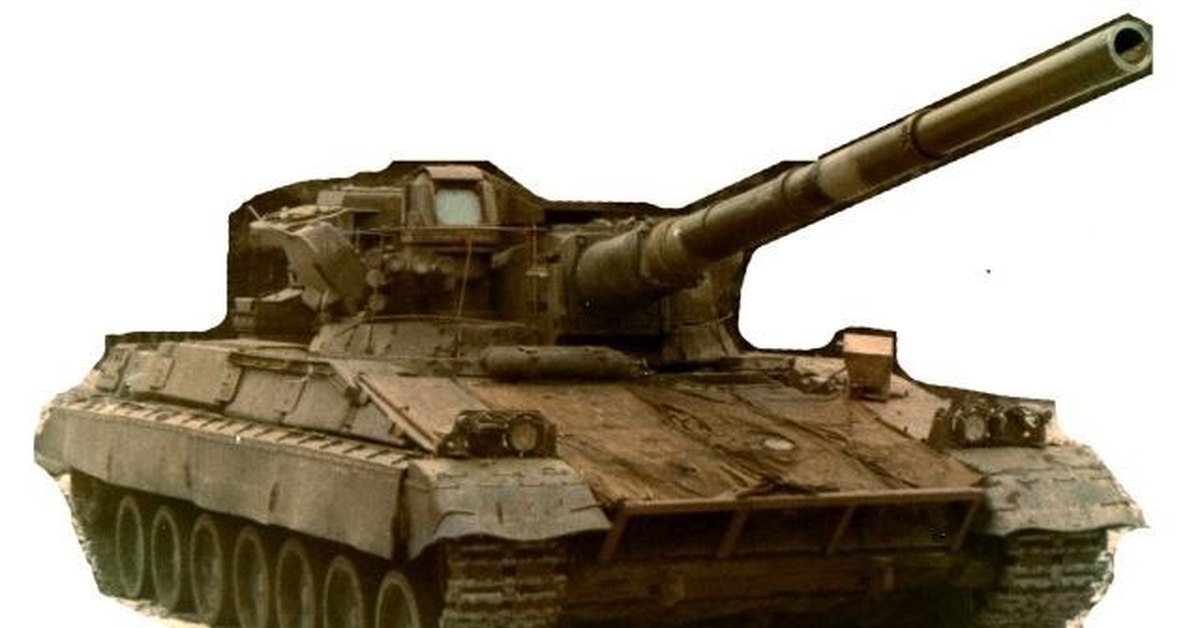

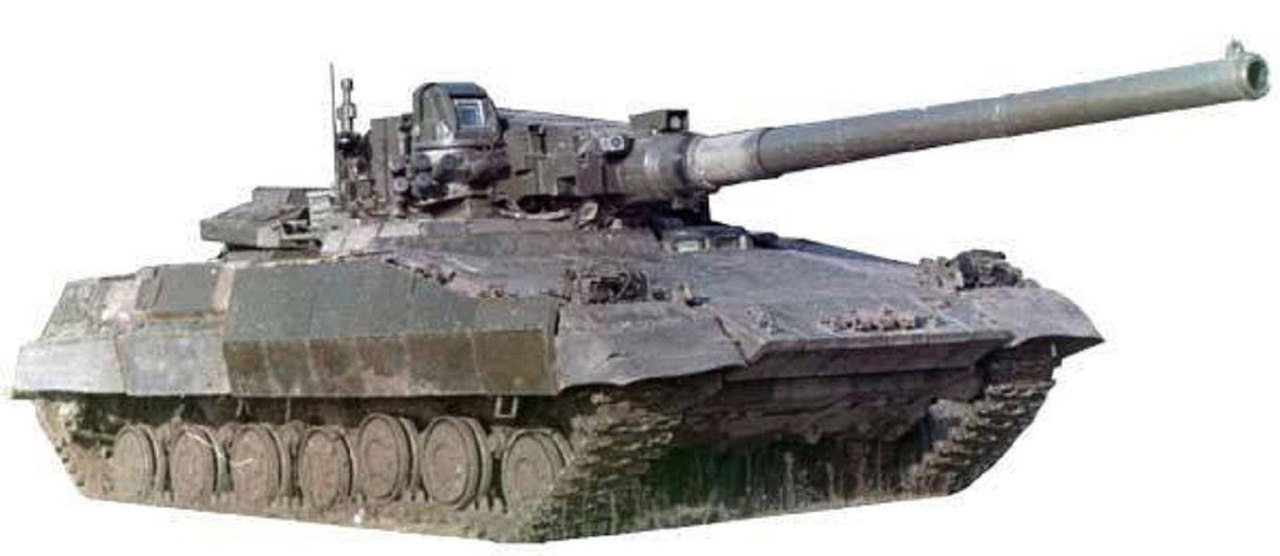

Выглядит похоже на реальный танк (два фото):



Хотя лично мне визуально все же кажется, что небольшой угол наклона у средней лобовой детали все же есть. Может градусов 10. Хотя наверное просто кажется.

Зато оптический канал есть. Без него же никуда. Апухтин подтвердит.

С другой стороны, скорее всего она действительно наклонена, на модели от Trumpeter и некоторых фотографиях видно этот наклон.




На последнем фото исходный угол наклона скрывается под наварками.

Дьюк де Тонколюк в экстазе.

Судя по люку мехвода здесь то "карусель" за башней?

Да, это все Боксеры и Молоты. Но я думаю, что на Ноте, которую вы моделируете, похожая схема лобового бронирования.

А что за ДЗ на нём предполагалась, что-то типо Реликта с двумя метаемыми пластинами?

Некая новая ДЗ с уменьшенным размером элемента.

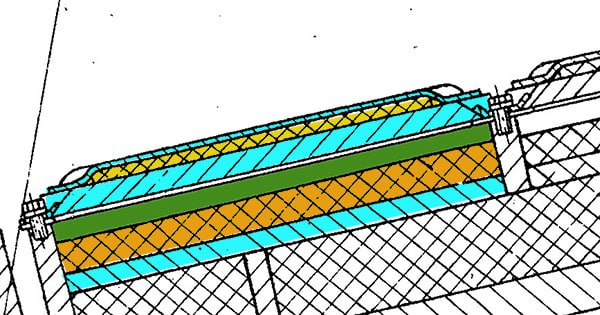

Предположительно элемент ДЗ и часть ВЛД танка Объект-477.

которой уже 35 лет...

он в 2 больше элемента 4с22-24

Не предположительно, а он

С новой угрозой от ФПВ и ТЗ нужно переписывать...Сейчас уже граната от РПГ бьет со всех сторон и может выборочно бить в самые слабы точки брони.
