 F-15 Eagle
Автор Сообщение
Аватара пользователя

Зарегистрирован: 07 ноя 2008, 20:09
Сообщений: 9175
Откуда: Челябинск
Сообщение Re: F-15 Eagle
Выкладывай.


11 июл 2023, 22:54
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
Как то,хотя бы по годам их разложить нужно.
1974.






_________________
На небе Бог,на Земле Россия.


12 июл 2023, 17:25
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
1975 г.


1976 г.


1977 г.




_________________
На небе Бог,на Земле Россия.


12 июл 2023, 17:31
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
1980 г.









_________________
На небе Бог,на Земле Россия.


12 июл 2023, 17:37
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
Еще парочка.


Может еще в другом месте где то есть,нужно поискать.

_________________
На небе Бог,на Земле Россия.


12 июл 2023, 17:42
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
1982 г.






_________________
На небе Бог,на Земле Россия.


12 июл 2023, 17:50
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 26 фев 2022, 12:38
Сообщений: 1120
Сообщение Re: F-15 Eagle

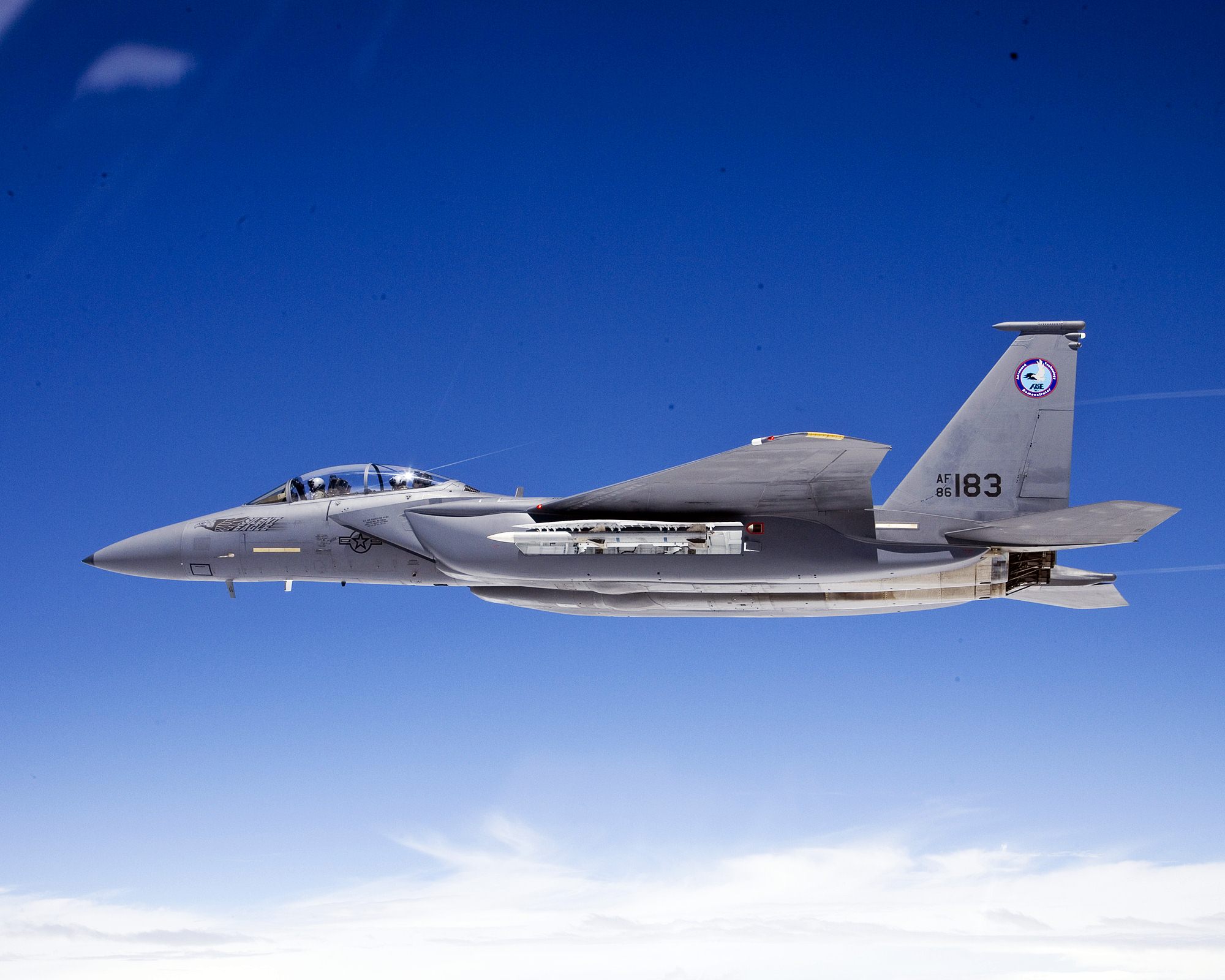

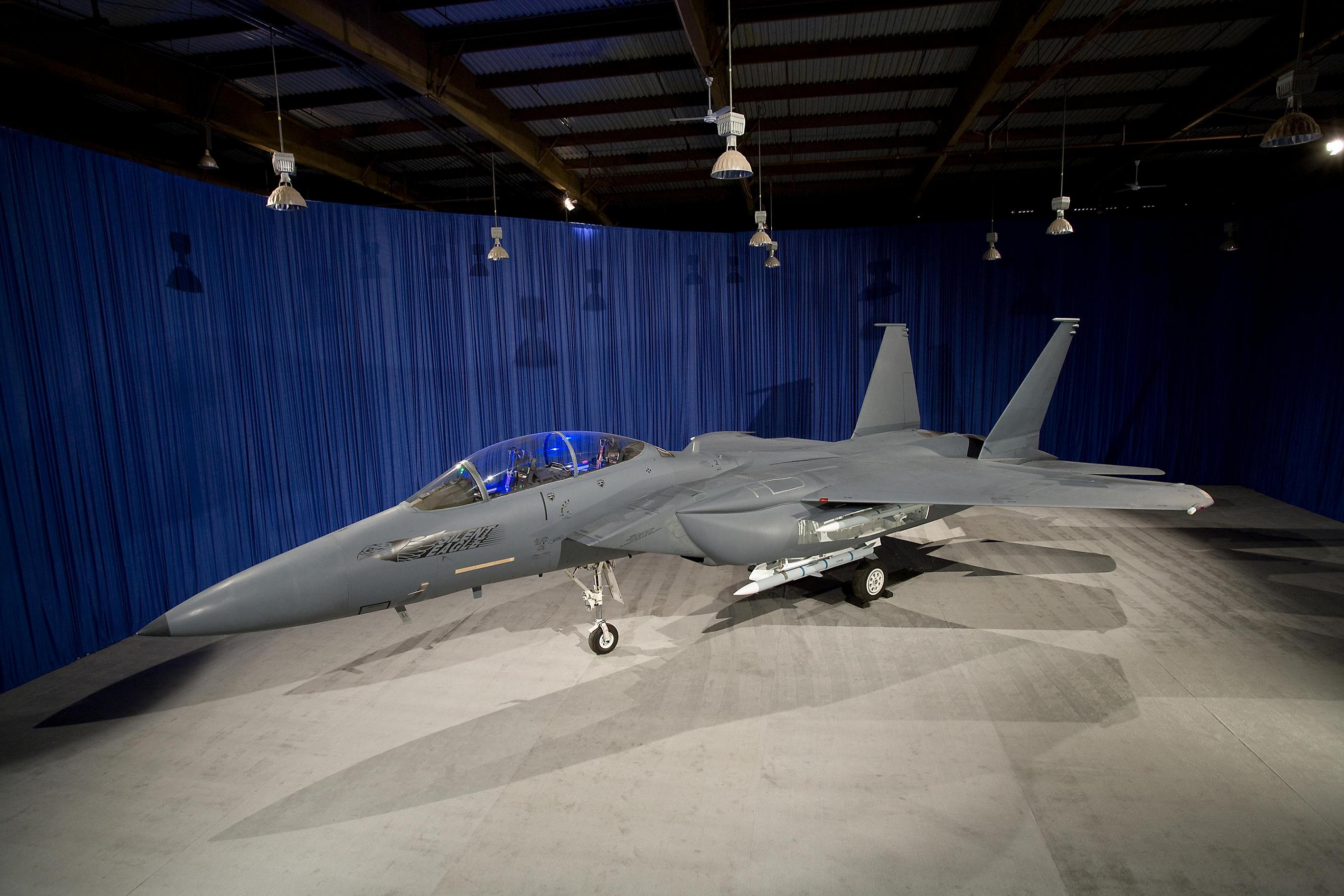

:!: С такими соплами Boeing F-15SE Silent Eagle - получался бы настоящим стелсом









12 июл 2023, 18:07
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
Продувалось столько,что и не поймешь для F-15 или уже для чего то другого.















_________________
На небе Бог,на Земле Россия.


12 июл 2023, 18:25
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 26 фев 2022, 12:38
Сообщений: 1120
Сообщение Re: F-15 Eagle
Грегори писал(а):
Продувалось столько,что и не поймешь для F-15 или уже для чего то другого.

Вот что-то похожее из темы YF-23 - https://paralay.iboards.ru/viewtopic.php?p=54552#p54552




12 июл 2023, 18:32
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 07 ноя 2008, 20:09
Сообщений: 9175
Откуда: Челябинск
Сообщение Re: F-15 Eagle
Boeing подняла в воздух третий лётный F-15EX, он же - первый с полным набором запланированного БРЭО:


https://theaviationist.com/2023/10/28/b ... -15ex-ex3/


29 окт 2023, 17:22
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 07 ноя 2008, 20:09
Сообщений: 9175
Откуда: Челябинск
Сообщение Re: F-15 Eagle
Работа ВУ при изменении УА:



04 ноя 2023, 15:04
Профиль Отправить личное сообщение

Зарегистрирован: 26 июл 2017, 14:40
Сообщений: 3859
Сообщение Re: F-15 Eagle
Резиновый.


06 ноя 2023, 10:18
Профиль Отправить личное сообщение
Администратор
Аватара пользователя

Зарегистрирован: 28 сен 2008, 20:46
Сообщений: 12927
Откуда: Нижний Новгород
Сообщение Re: F-15 Eagle
Несколько документов по F-15
https://disk.yandex.ru/d/cSAwTYrj1N_ycA

_________________
"Ничто так не обманчиво, как слишком очевидные факты" Артур Конан Дойл


04 июл 2024, 19:57
Профиль Отправить личное сообщение
Администратор
Аватара пользователя

Зарегистрирован: 28 сен 2008, 20:46
Сообщений: 12927
Откуда: Нижний Новгород
Сообщение Re: F-15 Eagle
:!:


Вложения:
railsdude (1).jpg
railsdude (1).jpg [ 404.62 Кб | Просмотров: 136 ]

_________________
"Ничто так не обманчиво, как слишком очевидные факты" Артур Конан Дойл
06 дек 2024, 17:08
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 11 апр 2018, 09:46
Сообщений: 1089
Сообщение Re: F-15 Eagle
https://armyrecognition.com/news/aerosp ... ht-testing
Американская компания Boeing Defense объявила о значительном прогрессе в своей программе F-15EX Eagle II. 16 декабря 2024 F-15EX Eagle II EX9, первый самолет из Lot 2, готовится к летным испытаниям по мере его перемещения с производственного предприятия Boeing на летную линию ВВС США.ВВС США планируют приобрести в общей сложности 104 самолета F-15EX, стремясь заменить устаревшие модели F-15C/D и расширить возможности своего флота. F-15EX оснащен самыми современными системами, включая радар AN/APG-82(V)1 AESA и систему Eagle Passive Active Warning and Survivability System (EPAWSS), которые обеспечивают превосходную ситуационную осведомленность и возможности радиоэлектронной борьбы.F-15EX оснащен двумя дополнительными боевыми модулями, что позволяет ему нести до 13,6 тонн (30 000 фунтов) боеприпасов, включая ракеты дальнего действия следующего поколения, такие как AIM-260 Joint Advanced Tactical Missile (JATM). Эта увеличенная грузоподъемность в сочетании с передовыми системами наведения самолета позволяет F-15EX более эффективно выполнять как миссии «воздух-воздух», так и «воздух-земля». Устаревший F-15C/D был в первую очередь оптимизирован для завоевания превосходства в воздухе, тогда как F-15EX предназначен для выполнения многоцелевых миссий, предлагая большую эксплуатационную гибкость.F-15EX сохраняет исключительную скорость и дальность полета семейства F-15, способный развивать скорость, превышающую 2,5 Маха, и летать на расстояние более 2760 миль (4440 километров) с внешними топливными баками.На F-15EX устанавливаются модифицированные двигатели F110-GE-129 или PW-229.

_________________
На небе Бог,на Земле Россия.


19 дек 2024, 22:42
Профиль Отправить личное сообщение

Зарегистрирован: 13 дек 2022, 16:27
Сообщений: 809
Сообщение Re: F-15 Eagle
Прикольно, в США на каждый истребитель два конкурентных ТРД, одинаковых размеров и тяги.
Это все равно, что бы у нас АЛ и РД делали бы одинаковую линейку ТРД.


20 дек 2024, 18:14
Профиль Отправить личное сообщение

Зарегистрирован: 24 окт 2024, 17:32
Сообщений: 429
Сообщение Re: F-15 Eagle
Zaurbek писал(а):
Прикольно, в США на каждый истребитель два конкурентных ТРД, одинаковых размеров и тяги.
Это все равно, что бы у нас АЛ и РД делали бы одинаковую линейку ТРД.



После неудачного опыта с F111 и F14 они хотели создать конкуренцию в области двигателей, а F35, возможно, также имеет два двигателя от конкурирующих производителей.

Коррумпированные политики теперь прямо запретили интеграцию альтернативных двигателей в F35, хотя это могло бы значительно улучшить самолет

двигатель с изменяемым циклом (VCE) двигатель с адаптивным циклом (ACE)
https://www.youtube.com/watch?v=5PLjjCS4V-A


21 дек 2024, 02:20
Профиль Отправить личное сообщение
Администратор
Аватара пользователя

Зарегистрирован: 28 сен 2008, 20:46
Сообщений: 12927
Откуда: Нижний Новгород
Сообщение Re: F-15 Eagle
Это вариация одного двигателя, как у нас с АЛ-31Ф. С той лишь разницей, что у нас всё свели к единому унифицированному изд.177

_________________
"Ничто так не обманчиво, как слишком очевидные факты" Артур Конан Дойл


21 дек 2024, 06:04
Профиль Отправить личное сообщение

Зарегистрирован: 24 окт 2024, 17:32
Сообщений: 429
Сообщение Re: F-15 Eagle
Это не один и тот же двигатель, у одного из них передаточное число байпаса выше, чем у другого в F16, размер воздухозаборника и масса планера у двух двигателей разные, как и у заготовок.

У них было много проблем с F100-PW-200, только поэтому существует F110, и в ответ на возможную потерю рынка Pratt & Whitney быстро решила устранить проблемы, связанные с F100, и разработала улучшенный вариант F100-PW-220

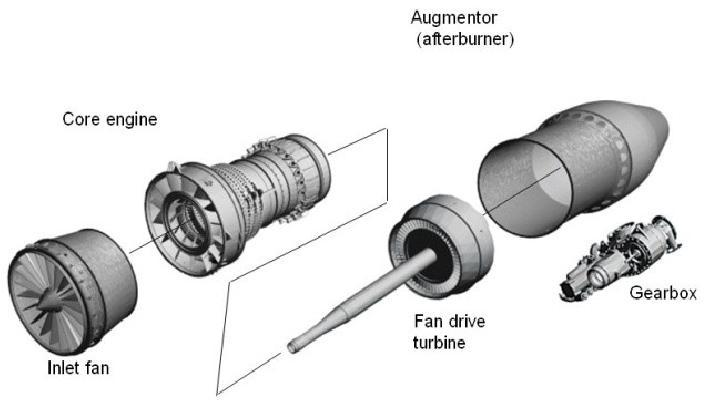

F100 является модульным, в котором вы меняете 5 единиц оборудования на уровне обслуживания, а F110 - нет. У этих моделей нет ничего общего, кроме того, что они подходят для одного и того же самолета


И это не похоже на Al31, у вас были легкие и тяжелые двухмоторные истребители без общего двигателя, они решили разработать два конкурирующих двигателя, которые могли бы использоваться на одномоторных или двухмоторных истребителях.
А поскольку конкуренция между двигателями отсутствует, на производителя практически не оказывается давления, требующего самостоятельного улучшения продукта

Weight, Dry
F110-GE-100...1,778 kg (3,920 lb)..........F100-PW-220...1,481 kg (3,265 lb)
F110-GE-129...1,805 kg (3,980 lb)..........F100-PW-229...1,721 kg (3,795 lb)

Performance Ratings
(S/L, static, ISA)
Maximum dry (MIL):..................................Maximum dry (MIL):
F110-GE-100...78.06 kN (17,530 lb st).....F100-PW-220...63.9 kN (14,370 lb st)
F110-GF-129...75.7 kN (17,000 lb st).......F100-PW-229...79.18 kN (17,800 lb st)

Maximum (Augmented)..............................Maximum (Augmented)
F110-GE-100...124.6 kN (28,000 lb st)......F100-PW-220...105.72 kN (23,770 lb st)
F110-GE-129...129.0 kN (29,000 lb st)......F100-PW-229...129.45 kN (29,100 lb st)

Specific Fuel Consumption
Maximum:..........................................................Maximum:
F110-GE-100...56.85 mg/Ns (2.06 lb/h/lb st).....F100-PW-220...59.49 mg/Ns (2.10 lb/h/lb st)
F110-GE-129...52.59 mg/Ns (1.90 lb/h/lb st).....F100-PW-229...54.96 mg/Ns (1.94 lb/h/lb st)


21 дек 2024, 17:16
Профиль Отправить личное сообщение
Администратор
Аватара пользователя

Зарегистрирован: 28 сен 2008, 20:46
Сообщений: 12927
Откуда: Нижний Новгород
Сообщение Re: F-15 Eagle
Вот что об этом знает нейросеть Grok 2

Цитата:
Двигатели F110-GE-129 и F100-PW-229 (не F110-PW-229, так как такого варианта не существует, вероятно, имеется в виду F100-PW-229) представляют собой два разных семейства авиационных двигателей, отличающихся производителем и некоторыми техническими характеристиками. Вот основные различия между ними:

Производитель и Назначение:
F110-GE-129 разработан компанией General Electric (GE). Он был создан в рамках программы повышения производительности (IPE) для тактических истребителей, таких как F-16C/D Block 50 и некоторые варианты F-15, включая F-15K для Южной Кореи.

F100-PW-229 разработан и выпущен компанией Pratt & Whitney. Этот двигатель используется на поздних моделях F-16, таких как F-16C/D Block 52, и на F-15E.

Технические Характеристики:
Тяга: оба двигателя развивают тягу в классе около 29 000 фунтов (около 129 кН) с форсажной камерой, но у F110-GE-129 максимальная тяга составляет 29 500 фунтов (131,2 кН) в режиме форсажа, а у F100-PW-229 — 29 160 фунтов (129,7 кН).

Степень сжатия: F110-GE-129 имеет степень сжатия 30,7:1, тогда как F100-PW-229 имеет степень сжатия 32:1.

Вес: F110-GE-129 весит 3,920 фунтов (1,778 кг), а F100-PW-229 — 3,829 фунтов (1,737 кг), что делает последний немного легче.

Конструкция и технологии: F110-GE-129 включает в себя полноценную цифровую систему управления двигателем (FADEC), что позволяет ему достигать максимальной тяги в более широком диапазоне условий. F100-PW-229 также был усовершенствован за счет внедрения технологий предыдущих моделей и повышения надежности и долговечности.

Применение и Совместимость:
F110-GE-129 был интегрирован в самолёты с большими воздухозаборниками для обеспечения оптимальной работы, что особенно важно для F-16 с воздухозаборником «Big Mouth».

F100-PW-229 использовался на самолётах с обычными воздухозаборниками, но также может быть оснащён для работы с увеличенными входными отверстиями.

Заключение: Оба двигателя представляют собой высокопроизводительные решения для современных боевых самолетов, но различаются по некоторым техническим характеристикам и области применения. Выбор между ними часто зависит от конкретной модификации самолета и требований к производительности, надежности и обслуживанию.

_________________
"Ничто так не обманчиво, как слишком очевидные факты" Артур Конан Дойл


22 дек 2024, 00:36
Профиль Отправить личное сообщение
Аватара пользователя

Зарегистрирован: 30 апр 2014, 18:08
Сообщений: 352
Сообщение Re: F-15 Eagle
paralay, Mr.T, аккуратнее с Википедией и нейросетями (нейросети тоже используют Википедию :) ). Смешали F100-PW-229 и F100-PW-229A. Кроме того, сравнивать необходимо сухие массы двигателей. F100-PW-229A - это результат модернизации с применением материалов и технологий, опробованных в F119-PW-100, в основном жаропрочных кобальтовых сплавов и цифровой системы управления двигателем с полной ответственностью. Фактически единственное что не позволяет отнести этот двигатель к пятому поколению - это устаревшие конфигурации компрессора и турбины: слишком много рабочих колес.

_________________
Горыныч - ИМБА.
"ОНФП" - Опять Новые Физические Принципы.


22 дек 2024, 08:56
Профиль Отправить личное сообщение
Администратор
Аватара пользователя

Зарегистрирован: 28 сен 2008, 20:46
Сообщений: 12927
Откуда: Нижний Новгород
Сообщение Re: F-15 Eagle
Верить никому нельзя.... Мюллер :)

_________________
"Ничто так не обманчиво, как слишком очевидные факты" Артур Конан Дойл


22 дек 2024, 09:36
