Это все хорошо,Критикан,только вот от экземпляров разработок до воплощения их в одном таком сложном устройстве как АФАР -еще надо путь пройти и денежный мешок потрясти

Для ПАК-ФА -а не для .... С-500 ...разница есть ?

К вопросу о шасси:

Эт на картинке вся ЗРС 400 "в сборе" похоже.Ну вот.А тут говорят,что THAAD неповоротливый.
PS все никак не могу найти инфу по некому новому радару на 600 км.Кроме того, по нашим внутренним источникам, его уже "апгредили" до 800 км.

Вроде говорил тут кто-то -что РЛС для работы по низколетящим целям.От себя могу добавить -что это,скорее всего, трехкоординатная РЛС обнаружения НЛЦ СТ-68УМ (5Н59) сантиметрового диапазона или ее модификация.
Исходный "набор" может комплектоватся разными РЛС.Вот инфа непосредственно с "Алмаз-Антея" http://www.raspletin.ru/press-centre/news/2008/080603/

Не знаю тогда.Ссылку на ролик дай -может визуально распознаю

Видимо,92Н6Е,дает 600 км инструментальной дальности обнаружения.А может 91Н6Е?Инфы нет о характеристиках...

Вот может модернизированный "Противник ГЕ" дает 600 км,у него L-диапазон -1,2-2 ГГц Хм...

Все таки дециметровый видимо 92H6Е и он дает 600 км... А ,может,с увеличением мощности и 800 км..

Да,С-400 штука классная,но тем не менее -это продолжение линейки С-300...Ждем С-500 с новыми воплощенными идеями.

Да кстати про ракету, для С-400, на дальность в 400 км это тока слухи ? Или она действительно есть ?

На картинке в начале страничке весь комплекс С-400 именно в том виде и составе в котором поставлялся в часть, даже дополнительные две пусковые заказывались отдельно .... и кажись их на прицепах поставляли (пиляц где голова ???). Насчет мобильности то она у С-400 ниже чем у С-300 бо машины с установленными на них кунгами не влезают в габарит ж\д и авиа транспорта ... нужен кран и уййма времени (видно влияние Европы, но там ведь не надо нечего далеко возить !!!) .

А что по срокам поставки С-500 слышно, ех классный должен быть аппарат ! Надеюсь недочёты по компоновки С-400 учтут.

В этом мире много удивительного, мой друг

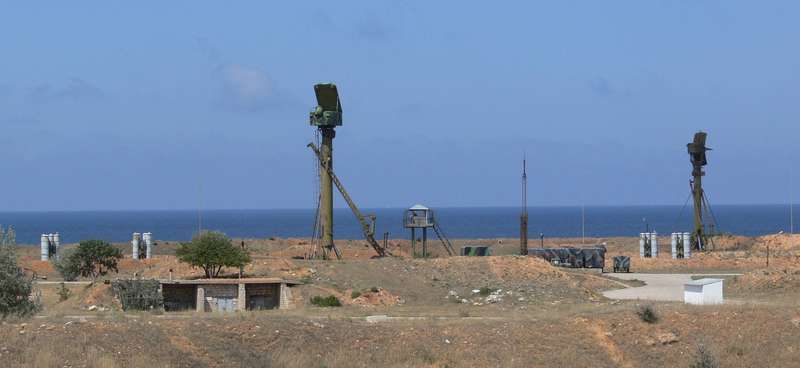

Справа НВО 76Н6, а слева - то, самое

Данила

Та картинка, что я выложил, и прилагалась к статье о поступлении С-400 в кую ту часть (даже кажется ДВЕ), что так до военных и не добрались !?!?

Насчёт обнаружения. От людей, участвовавших в испытании С-400 знаю, что максимальная дистанция, на которой комплекс мог применить оружие по мишени (что то маленькое) было примерно 240 км. Обнаружить наверно мог и дальше ...

По поводу погрузки, вот утром сегодня С-300 на станции видел, сразу вспомнил гемор со съёмными кунгами ….. как говориться надо ОДИН РАЗ УВИДЕТЬ НЕЖЕЛИ СТО РАЗ УСЛЫШИТЬ.

Не знаю не знаю может там с Авантюры и был кто в ПВО но с С-300 близко незнакомы, бо не писали бы тогда про БРОНИРОВАНИЕ С-300 и его способность выжить под арт обстрелом .... его с автомата насквозь прострелишь.

Кто-то с местных "великих" (может даже модеров) бо даже некто не посмел усомниться, там длинный пост был много и правды сказано ... силы будут, завтра пошукаю (если его ещё само удаление не съело).

а Пешеход как раз разработкой одной из РЛС в трехсотке занимался

Если я понял,то 91H6Е может и обеспечивает 600 км?Не знаю...Если это развитие 64Н6Е (они похожи) -то там дальность не более 260 км/диапазон S,при этом это РЛО...
Кстати,нашел такую инфу,что Гамма ДЕ вроде на твердотельных элементах,а,следовательно,это АФАР (есть такая вероятность).Дециметровая.Дальность,правда,инструментальная до 300 км.Кстати,внешне похожа на радар THAAD.По данным Гамма С1Е инфы не нарыл пока,но это тоже АФАР видимо.

Да Гамма ДЕ -это АФАР.Данные по C1Е -сантимеровый диапазон,дальность до 250 км...Пока не ясно,АФАР это или нет.Похоже,что все таки да.

Мне кажется, что это не антена, а контейнер с ракетами для Тора. Т.е. на кадре (30-тая секунда) "рука" берёт этот контейнер из машины обеспечения и перекладывает его в отсек Тора.

Я не спец, но мне всётаки кажется, что там показана погрузка ракет в Тор. Сами посудите. Стоит Тор. Рядом к нему подогнали какую-то колёсную платформу с краном. Этим краном управляет открыто стоящий на платформе солдат. На самом Торе в это время другой солдат что-то делает. Тихая мирная обстановка. Сама штука на кране поворачивается в сторону Тора. В ней открыты верхний и нижний отсеки. Получается, что солдат с колёсной платформы краном переносит контейнер с ракетами в Тор. Контейнер уже открыт сверху и с низу, чтобы спустить сразу четыре ракеты в отсеки. А солдат на Торе контролирует погрузку.

Помоему так.

Насколько помню, на кораблях ракеты «Кинжала» прямо в контейнерах грузят в пусковые.

В России проходят испытания новой ракеты для системы ПВО С-400 "Триумф".
ЗРС С-400 "Триумф" предназначена для поражения аэродинамических воздушных целей (самолетов тактической и стратегической авиации, постановщиков помех, типа «Авакс», КР), в том числе выполненных с применением технологии "Стелс" на дальности около 400 км, а также баллистических ракет с дальностью пуска до 3500 км, гиперзвуковых целей и других современных и перспективных средств воздушного нападения.
Проект создания ЗРС С-400 "Триумф" с дальней границей зоны поражения около 400 км был рассмотрен в 1988 г. Разработка системы, способной решать задачи ПВО и нестратегической ПРО, была поручена ЦКБ "Алмаз" под руководством генерального конструктора А.А. Леманского. В качестве прототипа была использована ЗРС С-300П.
В конце 2006 года состоялось успешное испытание ракеты, предназначенной для поражения баллистических целей путем физического разрушения их головных частей.
Ракеты нового поколения (ЗУР с дальностью действия до 400 км, 9М96Е и 9М96Е2 средней дальности) отличаются друг от друга двигательными установками, максимальной дальностью полета, досягаемостью по высоте и массогабаритными характеристиками. За счет реализации в них новых идей и применения двигательной установки поперечной коррекции они по ряду показателей превосходят французскую ЗУР «Астер».Ракета 9М96Е2 оптимизирована для борьбы с ВТО, КР и БР, оснащена БЧ массой 24 кг и малогабаритной аппаратурой, в 4 раза легче ЗУР 48Н6 и по своим основным характеристикам практически не уступает последней. Вместо стандартного ТПК с одной ракетой 48Н6 на пусковой установке может размещаться пакет из 4 ТПК с ЗУР 9М96Е2.При массе 420 кг ЗУР 9М96Е2 обеспечивает поражение цели на дальности 120-150 км при высоте ее полета от 5 м до 30 км. Время подготовки ракеты к пуску при нахождении ее на ПУ не превышает 8 секунд. Гарантийный эксплуатационный срок ракеты составляет 15 лет, который может быть продлен после проведения технического освидетельствования в местах ее эксплуатации.
ЗУР 9М96Е при массе 333 кг и меньшей мощности двигателя обеспечивает поражение цели на дальности и высоте до 40 км и 20 км соответственно. Наведение этих типов ракет на цель на начальном и среднем участках траектории полета осуществляется инерциальной системой управления с радиокоррекцией и активной радиолокационной ГСН на конечном участке полета.
Успешные испытания ЗРС С-400 со штатной ракетой в конце 2006 г. стали основанием для принятия системы на вооружение Российской армии и определения ее в качестве базовой для всех видов Вооруженных сил РФ.
"Оружие России", 29 декабря 2008 года
http://www.almaz-antey.ru/news.php?id=201

9М96Е2

тогда "ракета сверхбольшой дальности с неизвестным индексом разработки МКБ "Факел" (генеральный конструктор В. Светлов)"



40Н6?
http://balancer.ru/2005/12/05/post-645221.html

9М96Е2, 9М96Е - это не старье, а штатные ракеты, испытанные и принятые на вооружение только в 2006 г. В войска поступают пока старые ракеты. А речь идет об испытаниях совершенно новой ракеты.

Кстати. Тесен мир. Зашел на сайт и узнал ген. директора "Алмаз-Антея" в лицо. Он оказывается тоже заканчивал Военмех. А советником у него ген. директор Обуховского завода, где наша студенческая (молодежная) хоккейная команда играет в хоккей.

Одну установку просто не продадут. В РОЭ не дураки сидят.

5П85ТЕ2 вчера на Тверской

flateric
А ракеты то старые, с новыми были ?
