Железный купол (Iron Dome) — тактическая система ПРО, предназначенная для защиты от неуправляемых тактических ракет на дальностях от 4 до 70 километров. Разрабатывается израильской компанией Rafael Advanced Defense Systems.




Структура:

Многоцелевая радиолокационная станция (РЛС) EL/M-2084 компании Elta Systems. Предназначена для точной идентификации и определения траектории полета цели. Поскольку около 75 % ракет Кассам не попадают в цель, для снижения затрат РЛС проводит вычисление траектории и не выдает команду на перехват, если, согласно расчетам, ракета упадёт в ненаселённый район.



Центр управления огнём. Время от момента обнаружения цели до запуска ракеты-перехватчика: менее 1 с.



Три пусковые установки с 20 ракетами-перехватчиками Tamir.



Длина ракеты: 3 м, диаметр: 160 мм, масса: 90 кг, скорость — до 300 м/с.

В США есть на мой взгляд более эффективная система ,вот только в инете про неё найти не чего не могу ,может поможете,суть в том ,что эта пластина с пулями крупного калибра ,которая стреляет (одним залпом 6 000 пуль)по площади ,по Рамблеру про неё док. фильм был

---Рисунок бы увидеть а то чтото представить по такому описанию трудно
--Нерон ,может ты подразумевал систему металл--шторм но это не пластина а много ппуль со своими метательными зарядами в стволе,такие стволы набираются пакетом ---вся система одноразовый залп.

гело
Может быть и метал-шторм ,там то же один залп ,но пули установлены в одной пластине,чья ширина чуть больше длинны пули

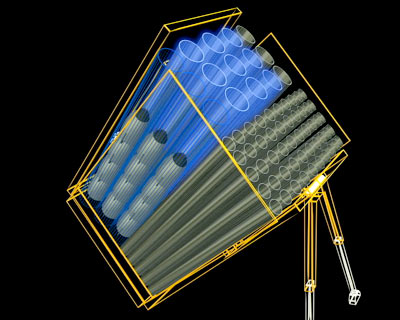

Вот как выглядет "Metal Storm":



Вот картинка более наглядно иллюстрирующая принцип работы:



Почитать http://world.guns.ru/grenade/gl18-r.htm

--> тут нет ошибки?? ибо:
1. как можно перехватывать НУРсы со скоростью 500-700м/с дозвуковой ракетой?!
2. как можно гарантировать поражение НУРсов легкой ЗУР массой аж в 90кг - сколько там интересно БЧ, килограмм 5 наверное??!
3. и как может ракетка в 90кг на 40км летать (говорят же про радиус 40км ) ? - для примера в 2 раза более тяжелый Тор максимум на 12км летает, ну может до 20км его проапгрейдят...
4. как может ЗУР с полуактивной ГСН РЛС (вроде бы) стоить не более 40-50 килобаксов??

короче, одни вопросы...и еврейские тайны...

ps: несколько картинок ЗРК http://plasmastik.livejournal.com/789256.html:

Большая скорость нужна если вдогон сбивать. А в случае НУРСов или РСЗО я не вижу в этом большого смысла. Насчет 40км - вы уверены что это дальность перехвата, а не дистанция полета уже чисто по баллистике, или дальность обнаружения?

скорость-энергетика нужна в том числе и для маневрирования при подлете к цели , и для повышения огневой производительности чтобы как можно скорее долететь до цели и освободить целевой канал для работы по следующей ...


вообще говоря не нашел никаких более менее внятных ТТХ - так одни пересказы, то о поражении ракет с дальностью полета в 70км говорят (а на какой дистанции??), то об радиусе поражения в 40км (опять же для каких условий??)

Если "Железный капут, то бишь кумпол" - система тактической ПРО без возможности перехватывать аэродинамические (маневртрующие) цели, то её относительно низкая цена ЗУР легко объяснима - там применен метод наведения с фиксированной опорной траеткторией - что критически упрощает бортовую электронику ЗУР (самую дорогую часть) - нужна только достаточно точная и "быстрая" РЛС самого ЗРК и соответствующая электроника на "земле" - допускаю, что параметры опорной траектории вводятся в ЗУР перед пуском.

Ну это бесспорно, но тогда скорость цели не при чем. Сильно сомневаюсь правда что такие дешевые боеприпасы способны как-то особо маневрировать - прилететь в точку встречи и все. А уж это текущая скорость вполне в состоянии обеспечить.

вот здесь http://plasmastik.livejournal.com/789256.html , но очень расплывчато -->
Сегодня рядом с Беэр-Шевой была развернута одна батарея ПРО "Железного купола", предназначенную для противостояния ракетным обстрелам в радиусе от 4 до 40 километров.

[youtube]JfGnQo5OseQ[/youtube]

"Железный купол" впервые перехватил ракету из сектора Газа


Батарея израильской системы противоракетной обороны "Железный купол" (iron Dome), развернутая под Ашкелоном, 7 апреля 2011 года впервые перехватила ракету, выпущенную из сектора Газа, сообщает Agence France-Presse. О каком типе перехваченной ракеты идет речь, пока неизвестно. Между тем, военные уточняют, что система ПРО пока не может обеспечить полной противоракетной обороны прикрываемых территорий.

http://lenta.ru/news/2011/04/08/dome/

пишут что одна батарея прикрывает площадь в 150 кв.км - отсюда по площади круга находим что дальность стрельбы около 7 (!) км --> что в принципе коррелирует с заявленными ТТХ

Насколько я понимаю, там не круг, а сектор.

с чего это вдруг? на каждый радар СУО приходится несколько ПУ с 20 ЗУР, которые распределены по некоторой площади - а площадь меряют квадратами (для прямоугольного) или кругами (для круглого), но не секторами иль треугольниками

Сегодня ещё перехваты были, более того:

[youtube]hPfiN3eQNMY[/youtube]

я о том, что ДНА все равно сектор в некотором приближении. Ни механического сканирования, ни еще нескольких полотен нет насколько я знаю. Или есть информация что радаров в батарее больше одного? А прикрывать они могут только район в этот сектор попадающий. Где я ошибся?

ps: каменты жгут

А зачем им прикрываться от палестинцев на 360 градусов? Я думаю откуда прилетают касамы они и так хорошо знают

И я собственно о том же.

Чисто по локационной составляющей можно предположить, что сектор обстрела не превышает +/- 60 градусов по азимуту. Учитывая ненаводящиеся наклонные ПУ, вероятно ещё меньше.

Что касается "Группа запустившая ракеты - уничтожена с воздуха. Имхо по наводке с Железного Купола, просчитавшего траекторию ракет." довольно забавное предположение - там маркер пусковой позиции отлично виден с десятков километров и без всяких наводок.

Другое дело, почему запустившие Кассамы остались на позиции после пуска, а не ушли по подготовленным путям отхода - вот это не понятно.

Интересно посмотреть на развитие. Преодолеть такую систему ИМХО вполне реально банальными ложными целями, будут ли модификации "кассамов" - это интересно.

Разумеется виден, но Iron Dome явно ускоряет сей процесс немедля сообщая что надо искать ...



Сильно сомнительно, во всяком случаи в ближайшем будущем.
____________________________________________________________________

Видео с испытаний:

[youtube]n7ywLa-tO3A[/youtube]

Перехваты этой ночи:

[youtube]Aa0DPyBD1nM[/youtube]

Забить то Кумпол ложными целями можно, только прикол в том что касам от ложной цели мало чем отличается, а с их изготовлением у арабов проблемы. Поэтому мне кажется что такой вариант малореален. Да и хитрые евреи могут поставить не один комплекс а пять (например).
