Да, страшно далеки юристы от инженеров

Те-же самые моменты из военной приёмки, но теперь в настоящем HD. Читаются надписи на мониторах и щитках, например. Да и просто красиво. Смотреть с 7:00.

Крыша башни турецкого танка «Алтай»

У Т-14 сверху точно ДЗ? И причем тут колпак с воздухом на люках Меркавы?

Коробочки характерного вида, закреплены на броне танка с зазором. Кэп подозревает, что это таки ДЗ.


Почему вы решили, что там воздух? Обоснуйте.

Гость



Как-бы, прорези намекают, да и сама крыша тонкая.


ИМХО, ДЗ там только спереди на ВЛД, а эти "коробочки" могут быть бронеплитками.

Из адамантия?

В модулях на бортах башни аналогичные прорези в товарных количествах, а из фото Меркав после поражения ПТС известно ,что наружные листы модулей по нашим меркам также очень тонкие.
Следует ли из этого, что модули представляют собой пустые коробки?



Ок, т.е. раньше на крыши Т-72, 80, 90 ставили ДЗ, в люках 195-го тоже была предусмотрена ДЗ, а тут бронеплитки )
И от чего такие плитки, по вашему, могут защитить?

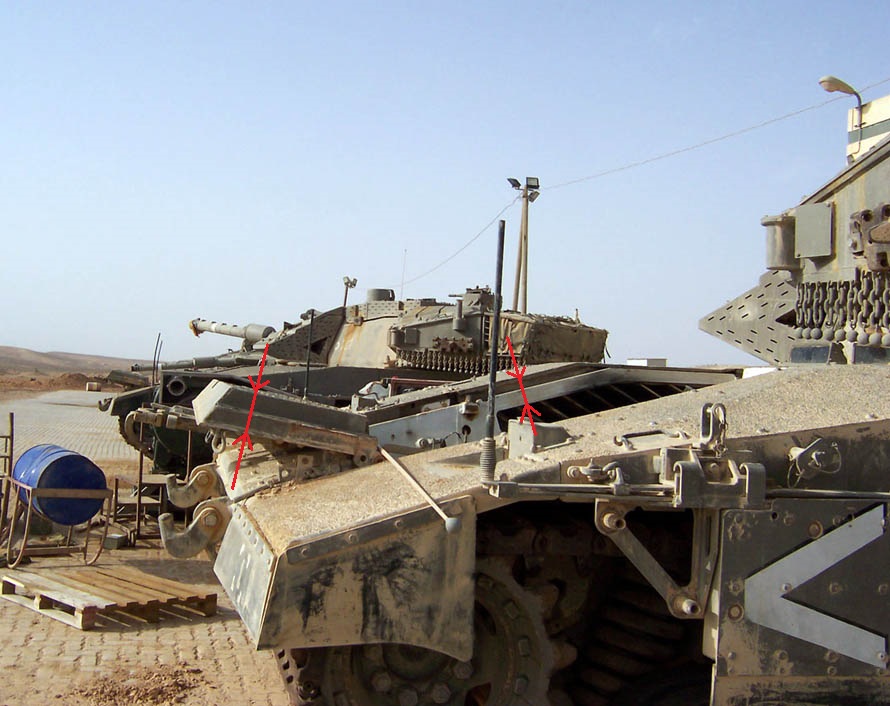

Кстати, обратите внимание на толщину ВЛД великой и ужасной Меркавы

Подскажите пожалуйста. Нет лучше так: давайте вместе подумаем, что скрывает в себе навесная броня по бортам. Мне это нужно, чтобы изобразить сработавшую ДЗ по бортам в 3D модели.
Я для себя отметил, что 5 передних блоков (С одной стороны) отличаются от 5 задних. И что 5 задних имеют характерный скос вниз. Но что там внутри? В особенности у передних блоков.

Например так это выглядит на M1A1SA (TUSK 1) в игре:

http://cs614722.vk.me/v614722491/16fa4/rq6K9Pfs55g.jpg

http://cs614722.vk.me/v614722491/16fb6/FOucaAE-UAE.jpg

https://www.youtube.com/watch?v=t-i79kf-vfc

Ну видно что примерно 120мм под углом 70, т.е. пробивается даже китайско-болгарскими выстрелами к РПГ-7 с поражением или двигла, или мехвода.

Задние блоки - будет примерно то же самое, что и TUSK. Вангую набор из ЭДЗшек под углом, между ними скорее всего какой-нибудь легкий пластиковый наполнитель. Примерно так:

Внешняя стенка блока и крышка - тонкие (на мой взгляд, практически жесть)


По передним блокам, конечно, сложно судить. По факту имеем солидную коробку с приваренной внешней крышкой (толщиной мм 15). Можно предположить, что после срабатывания останется пустая слегка помятая коробка без этой самой крышки.
P.S. А что за игра?

ArmA 3

Гость
Возможно, Т-14 вообще во многом отличается от Т-72/80/90.
Защитить могут от того, что в ТЗ прописано.

Вот еще интересное фото с Отваги:

Изначально оно всё же с Паралая
А ещё изначальнее с карты памяти моего фотоаппарата

Lyotchik-sniper
Спасибо за снимки.

Еще одна "коробочка" у лючка:

Круто, а аддон уже можно где-то скачать? )
Еще меня что удивило, АРМА же нормальную визуализацию повреждений никогда не поддерживала, максимум - мелкие декали от пуль, замена текстурок по мере получения дамага и лопнувшие колеса у ЛБМ =)

А все, вижу, work in progress. Удачи!

Люк т-14 можно снять отвинтив 6 болтов ?

По моему этот люк самое слабое место в защите т-14 при попадании сорвет болты только так !

Покажите мне хоть один танк с таким креплением люка на 6 болтах, который можно открутить снаружи и залезть внутрь и украсть все секреты.

Очень интересная коробочка, с дырой. Произвольная форма элементов и место расположения наводит на мысль, что ДЗ крыши невзрывного типа.

Внезапно Абрамс. Там вообще 4 болта

а как это? типа плазма, пружинки, пьезоэлементы, электродуга?
не могу понять как активная но без вв.

По NxRA можно почитать тут: http://www.google.com/patents/US7357061 .

Вот тут по русски есть: http://vunivere.ru/work59519/page5 Вообще забавно как с двух сторон с люков и с навесной брони подошли к одной теме ДЗ. Надеюсь ещё кто-нибудь компетентный выскажет своё мнение, т.к. тема то интересная.

Контейнеры на крыше не являются динамической защитой ни в каком виде.
Разделение на отдельные части вызвано стремлением повысить живучесть защиты из-за применения в составе наполнителя керамики. Не только динамическая защита срабатывает один раз, что бы тут не писали. После слова "керамика" прошу никаких сравнений с бронеавтомобилями и БТР не делать- принципы построения современной противопульной и противоснарядной защиты имеют предельно мало общего.
Lyotchik-sniper, для вас как раз есть кое-что интересное. Размер контейнеров на крыше определяется условиями их монтажа. Где-то можно закрепить много мелких, где-то приходится крепить один большой. Обратите внимание на крупный контейнер в передней части башни и подумайте почему он там только один. Это даст вам представление об устройстве амбразуры пушки.

Опять "керамический" гость пожаловал
