Есть резинотканевый экран, поверх него блок ДЗ, у которого скосы и сверху, и снизу

Пока делаю симуляцию в Solidworks кожуха и снаряда, потом выложу

Это не блок ДЗ, а модуль композитной брони

Это модули композитной брони, набранные из отдельных отражающих листов (экранов), расположенных под углом 45 градусов - поэтому и скосы на торцах.

Блоки ДЗ в два раза толще и без скосов - см. фото Курганца.

Это не блок ДЗ, а модуль композитной брони. Блоки ДЗ установлены на Курганце и они в два раза шире.

На Армате ДЗ вообще не применяется, только накладные модули композитной брони на бортовых экранах, крыше корпуса и башни.

Предположим, что все две системы боеприпас все-таки преодолел и попал в машину. Так вот система противодействия поражения это, безусловно, уникальная на сегодня, пожалуй, такого в мире нет, — это уникальная совершенно броня. Наша уральская броня, разработанная специально для этой машины. И второй момент – это, конечно, съемно-модульные защитные устройства, в которых находится динамическая защита нового поколения.

Танк на платформе «Армата» получил динамическую защиту нового поколения, чьи характеристики превосходят показатели стоящих на вооружении «Контакта-5» и «Реликта», сообщил источник в оборонно-промышленном комплексе.

«Эту динамическую защиту можно назвать защитой нового поколения, она превосходит показатели динамической защиты «Контакт-5» и «Реликт», – сказал источник ТАСС.

«Она не имеет мировых аналогов», – заверил собеседник агентства, однако не стал уточнять название разработки и ее характеристики.
Источник отметил, что устойчивость новой динамической защиты разработки НИИ Стали (входит в концерн «Тракторные заводы») к бронебойным снарядам с отделяемым поддоном и оперенным сердечником возросла по сравнению с системами предыдущего поколения.

«Увеличение показателей новой защиты достигается не за счет установки дополнительного взрывчатого вещества, что может привести к разрушению систем танка в случае детонации боеприпаса на броне. В случае новой брони подрыв блока динамической защиты не станет критическим», – подчеркнул источник.

По его словам, динамическая защита устойчива к танковым снарядам, которыми вооружены страны НАТО, включая модель DM63 от Rheinmetall, а также к перспективным противотанковым ракетным комплексам

Предлагаете на слово поверить? Не прокатит. Чем доказывать будете?

Вячеслав Халитов зам. директора ОАО НПК "Уралвагонзавод" по спецтехнике: И второй момент – это, конечно, съемно-модульные защитные устройства, в которых находится динамическая защита нового поколения

Пример композитной брони с корундовой керамикой
http://efni.org/armor.htm

Аааа! Кориндоновые кристаллы, б...! С Альфа Центавры

Моноблок Т-14, цех № 130 УВЗ:

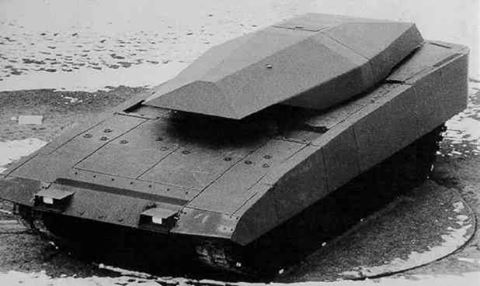

ай не смешите с этой фуйнёй! в 98-м сделали сначала кабину ... потом припёрли к нам в Райне, пробовали и проверяли ... потом покрасии с верху, погрузили на трейлер и увезли куда-то, в опчим прикрыли программу в 2001-м

Погон я перерисовал с Т-90, но конструкция его мне так и не стала яснее, нужны крупные фото

Высота этой детали больше, очевидно, по высоте надгусеничной полки танка.

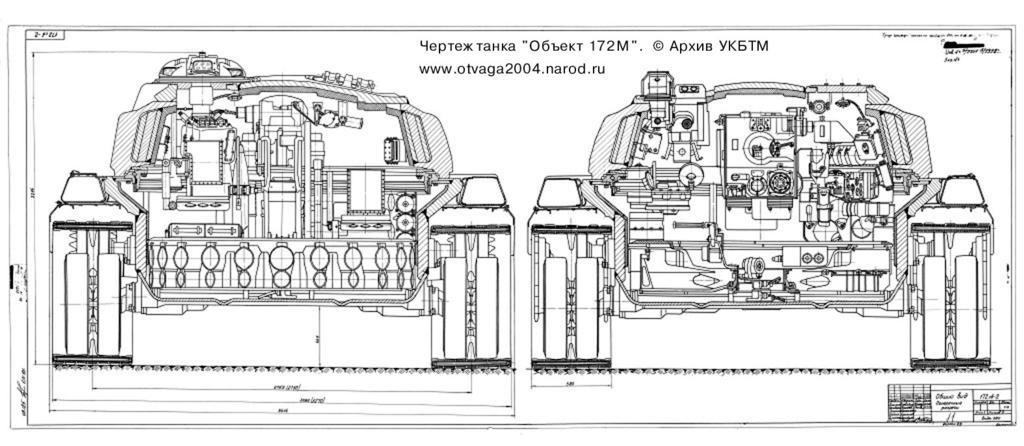

Лучше ориентироваться на эти чертежи

Толщина борта корпуса 70 мм, однако.

У нас такая же фуйня - привезли к нам в Кубинку 477А, пробовали и проверяли, потом погрузили на трейлер и увезли куда-то, затем привезли 195, пробовали и проверяли, потом погрузили на трейлер и увезли куда-то, а потом ррразззз, привезли 148 и ... получилась УГП "Армата"
